旋片式真空泵是一种油封式机械真空泵，是真空技术中最基本的真空获得设备之一。旋片式真空泵可以抽除密封容器中的干燥气体，若附有气镇装置，还可以抽除一定量的可凝性气体。

但它不适于抽除含氧过高的，对金属有腐蚀性的、对泵油会起化学反应以及含有颗粒尘埃的气体。有单级旋片真空泵和双级真空泵两种。

下面，小编就为大家具体介绍一下旋片式真空泵的相关知识！

一、结构说明

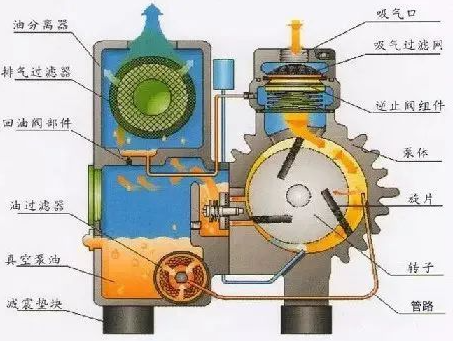

旋片式真空泵是一种容积泵，它借助于旋片在泵腔中连续运转将气体吸入并压缩，最后由排气口排出。

泵主要由定子、转子、旋片等组成，转子被偏心地装入定子腔内。转子槽中有两块旋片，旋片弹簧置于两旋片之间。定子上的进、排气口被转子和旋片分离为两部分。

当转子在定子腔内旋转时，旋片在弹簧张力与本身离心力的共同作用下其端部紧贴于泵腔内壁滑动，周期性地将进气口侧的腔内容积扩大而吸入气体，同时逐渐缩小排气口的容积，将已吸入的气体压缩，然后从排气口排出从而达到抽气的目的。

二、特点及适用范围

（一）特点

真空泵吸气口安装有金属丝网的粗过滤器。能防止固体的外来尘粒吸入泵腔。油分离器内安装有高效油气分离效果的排气过渡器。

停泵时，内置于吸气口的吸气阀使泵与被抽系统隔离，防止油返入被抽系统。泵由空气冷却。XD旋片真空泵所有的泵均由直联的电动机通过弹性联轴器驱动。

（二）适用范围

1.真空泵适用于密闭系统的抽真空使用。如真空包装、真空成形、真空吸引。

2.入口压力范围：100Pa—100000 Pa，超出此范围工作真空泵排气口将有油雾产生。XD型旋片式真空泵工作环境温度和吸入气体温度应在5℃~40℃之间。

3.真空泵不能抽除水或其它液体。不能抽除易爆、易燃、含氧量过高的、腐蚀性的气体。

4.一般供应的电动机不防爆，如要求防爆或其它特殊要求时电动机必须符合相关的标准。

（三）工作原理

旋片式真空泵多为中小型真空泵。旋片式真空泵有单级旋片真空泵和双级真空泵两种。所谓双级旋片式真空泵，就是在结构上将两个单级泵串联起来。一般多做成双级的，以获得较高的真空度。

旋片式真空泵的抽速与入口压强的关系规定如下：在入口压强为1333Pa、1.33Pa 和 1.33×10-1(Pa)下，其抽速值分别不得低于泵的名义抽速的95%、50%和 20%。

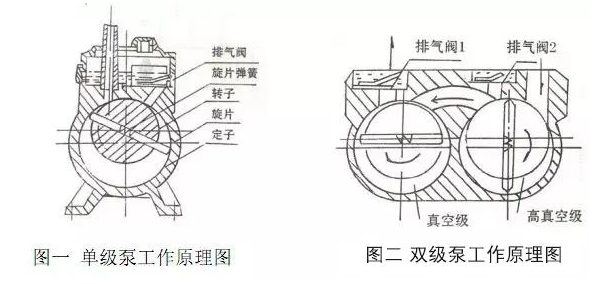

图二是双级泵工作原理图，它由两个单级泵串联组成。工作时，被抽气体首先经吸气筒进入高真空级。当吸入气体压强较高时，一部分气体由排气阀2排出，另一部分气体经低真空级，由排气阀1排出。

 当吸入气体压强较低时，虽经高真空级压缩，但排气阀2仍不能打开排气，只能经低真空极继续压缩，由排气阀1排出，因双级泵的极限真空比单级泵高。

（四）应用

广泛地应用于冶金、机械、军工、电子、化工、轻工、石油及医药等生产和科研部门。已普遍应用于食品的真空包装，塑料工业的真空吸塑成形。印刷行业的纸张输送，真空夹具，以及真空吸引等。
