设备及仪器用到的密封垫片,你安装对了吗?

发布时间:2023-12-18

密封垫片是许多真空设备及仪器十分常用的备件。如果安装的不正确,设备运行时便会损伤垫片,甚至可能发生危险。快来比对以下操作步骤,工厂的密封垫片,你安装对了吗?


 安装需准备哪些工具?

在安装密封垫片前,需准备好以下设备:


◆ 经过校准的扭力扳手、液压旋紧扳手,或其他旋紧工具

 钢线刷,黄铜刷更好

 头盔

 护目眼镜

◆ 润滑剂

◆ 其他的工厂规定工具等

清理和旋紧紧固件需要各种特定的工具,此外,必须使用标准的安装设备及遵守安全操作规定。

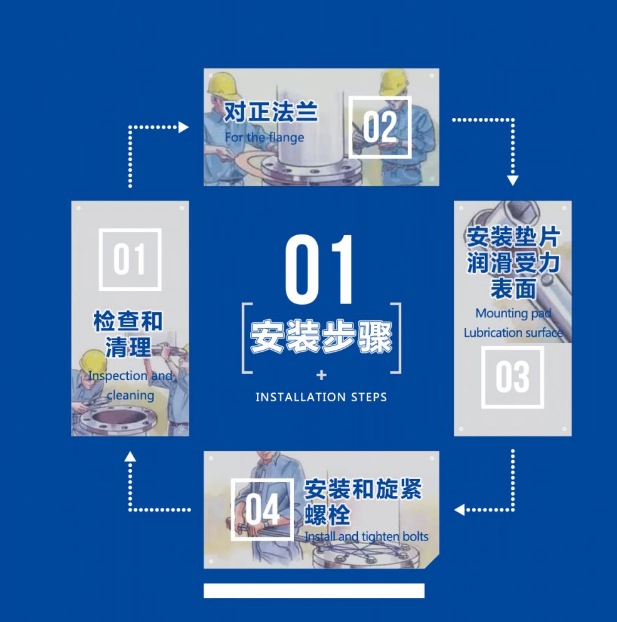

 安装步骤


 检查和清理:

从垫片压紧面,各种紧固件(螺栓、双头螺栓),螺母和垫片上清除所有外来杂质和碎片;

检查紧固件、螺母和垫片上有无毛刺,裂纹等缺陷;

检查法兰面有无翘曲变形,有无径向划伤,有无深度工具撞伤痕迹,或其他影响垫片正确就座的缺陷;

如果发现缺陷原件,应及时更换,如对是否更换有疑问,可及时联系密封厂家。

 对正法兰:

使得法兰面和螺栓孔对正;

对于任何不能获得正面的情况,应及时提出报告。

❸ 安装垫片:

确认垫片符合指定的尺寸和指定的材料;

检查一下垫片,保证不存在缺陷;

在两个法兰之间小心插入密封垫片;

确认垫片在法兰之间处于中心位置;

除非垫片安装说明中要求使用粘结剂或抗黏剂,否则不可私自使用;对齐法兰面,确保垫片不被刺伤或划破。

❹ 润滑受力表面:

润滑受力面积只允许使用规定的或者经过批准的润滑剂;

在所有的螺纹、螺母和垫片的受力面上涂抹足够的润滑剂;

保证润滑剂不污染法兰面或者垫片的表面。

 安装和旋紧螺栓:

使用经过校准的扭力扳手,或其他能控制功能的旋紧工具;

向密封厂家技术部门咨询关于扭矩要求及规定;

旋紧螺母时按照“十字对称原则”进行;

旋紧螺母按照如下5个步骤:

第一步:初始旋紧所有的螺母时以手动进行,较大的螺母可采用小型手动扳手辅助旋紧;

第二步:旋紧每个螺母大致达到所需全部扭矩的30%;

第三步:旋紧每个螺母大体达到所需全部扭矩的60%;

第四步:再次采用“十字对称原则”旋紧每个螺母,达到所需全部扭矩的100%;注:大口径法兰可采用更多次数进行上述步骤

第五步: 至少进行一次以顺时针方向逐一旋紧所有的螺母达到所需要的全部扭矩。

❻ 再次旋紧螺栓:

注意:应向密封厂家技术部门咨询关于再次旋紧螺栓的指南和建议;

已经经过高温使用后的无石棉垫片及含有橡胶成分的垫片,切不可再次旋紧(另有规定的除外);

收到腐蚀热循环的紧固件,需要再次旋紧;

再次旋紧的操作应在环境温度和大气压力下进行。
